本方案可根據客戶的要求做相應的調整與完善。

一.完整的系統包括加注箱、通用型泵、延長閥和分配閥、軟管、儀表分注裝置。

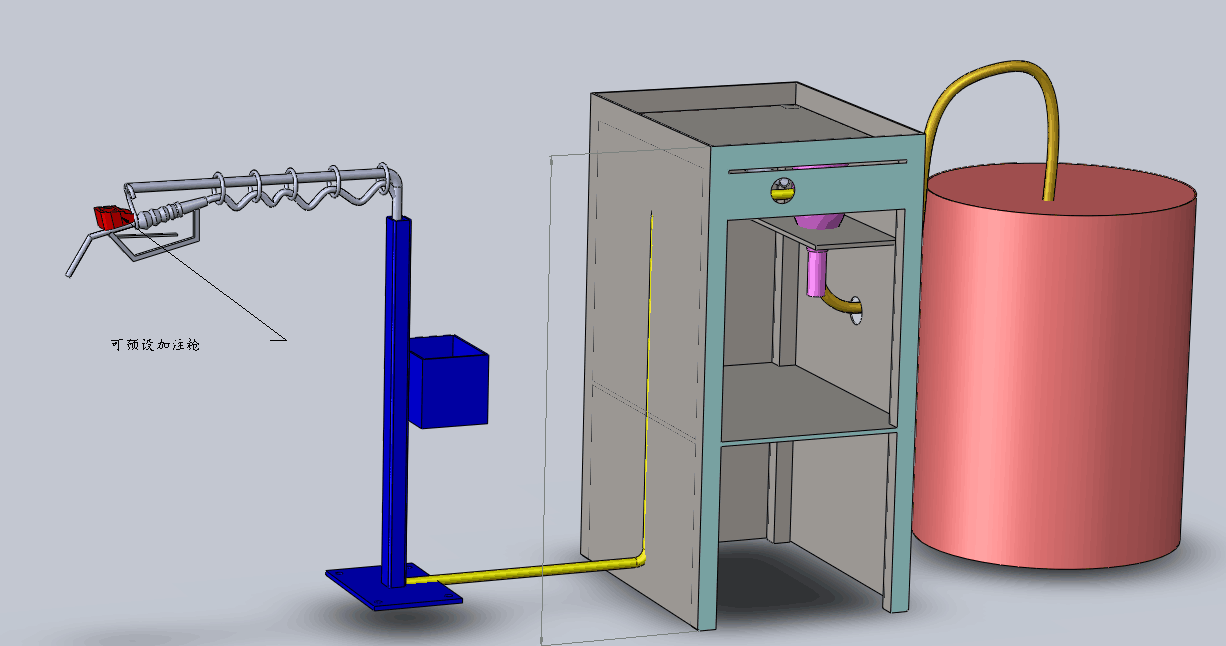

示意圖如下：

1. 槍頭：為美國固瑞克可預設型加注槍，單次加注最大量999.9加侖或升，可自動，可手動控制。電池4AA鋰電池/堿性電池一般為六個月更換一次。

2.軟管：槍頭和流量計之間考慮到重力因素會導致槍頭變形等問題，故選用軟管減輕重量。

3.立柱：立柱選用45#鋼材質，立柱尺寸1000*80*80，底板尺寸200*200，地腳螺栓固定，表面刷防銹漆和銀粉漆。立柱上部支架為固定和懸掛加注槍使用，懸掛桿可伸縮，可360度旋轉，立柱高度可調整。

4.油管：泵和立柱之間的管路采用1/2”鍍鋅管，管道走向?yàn)閺牡孛骈_(kāi)槽或鋪設橢圓橋架連接泵和立柱。

5.加注箱：尺寸800*600*500，采用304不銹鋼材質，厚3 m m。頂部可以做工裝臺使用，箱體內可放置工具等物。

6.油泵：美國（固瑞克），氣動閥門打開泵啟動，分配閥關閉時泵就停止。用于分注潤滑油。適合專業用途。

7.軟管：一端連接鋁合金吸料管，另一端連接油泵。

8. 吸料管：與軟管連接穿入桶蓋連接到桶底，吸料管材質為鋁合金。

（實物尺寸比例及細節有出入，待雙方確認）

二．系統核心部件性能介紹

1.氣動潤滑油泵

 泵的參數自由流量是7.8gpm，換算成每分鐘的話是：1GPM=3.785L/min=0.2271m3/h 正常是7.8*3.785=29.5L/分鐘正常流量，而冬天最低也有十升以上的流量完全滿足每分鐘5L的要求。

2.電子計量加注槍

綜述：本車式系統方案完全可以滿足油泵技術要求中的基本要求：

1. 采用“油泵+注油槍”的結構，操作者設定注油量，打開注油槍的閥門，油泵出油，到達目標油量后自動停止。     滿足。

2. 油泵的出油速度≥5L/min. 滿足。

3. 油槍懸掛，無需人工扶持，且與工位不干涉；滿足。

4. 出油壓力穩定，注油時無飛濺；滿足。

5. 在產品切換時，油泵需空轉，以便將管路中的殘余潤滑油基本排盡。滿足。

6. 油泵工作時的噪聲≤70dB；加隔音罩或隔音棉后，滿足。

7. 吸油口設置過濾網，過濾油液中目視可見的雜質，且過濾網需方便清理；滿足。

8. 油泵保養、維護方便。滿足。

9. 管路密封性好，正常運轉時無泄漏；滿足。

10. 可設定注油量，到達目標油量后自動停止，每升油量偏差不超過2.5ml；

注油量通過數顯方式實現可視化；可點動補油；滿足。

11.在冬季(環境溫度約5℃)，粘度為320mm2/s的潤滑油，要求油泵的出油速度≥5L/min。滿足。

Remark/備注：

Deli very Terms/供貨方式：2周。特殊情況另行合同約定。

Quotation valid until/此報價有效期至：報價之日起10天內有效。

如果技術參數、訂單數量、付款條件或發貨條件發生變化，價格將有可能作相應調整。若欲了解更多信息，請與我們聯系！
